Resposta rápida: todo ponto de tomada ou interruptor tem 3 peças: o módulo (a tomada ou a tecla), o suporte (que prende na caixa da parede) e a placa (o espelho de acabamento). Para trocar sem perder o padrão, as 3 precisam ser da mesma marca e da mesma linha. Descubra a linha no verso da placa, confira se a caixa é 4x2 ou 4x4 e conte quantos módulos cabem nela.
Essa é uma das dúvidas que mais chegam no nosso WhatsApp: o cliente quer trocar só uma tomada quebrada, ou ampliar um ponto, e descobre que a peça nova não encaixa na placa antiga. Este guia resolve isso antes da compra.

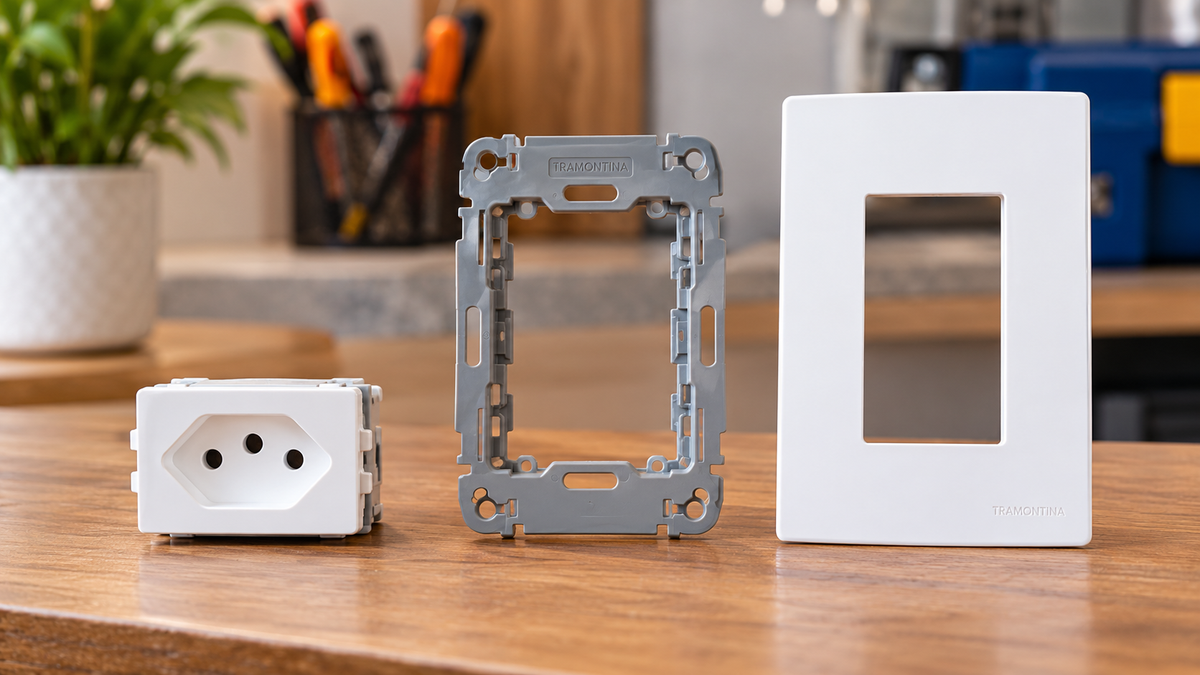

As 3 peças de um ponto elétrico
- Módulo: é a tomada (10A ou 20A), o interruptor (simples, paralelo, intermediário) ou o módulo cego, que tampa um espaço vazio.
- Suporte: a peça plástica parafusada na caixa. Os módulos encaixam nele.
- Placa (espelho): a parte que aparece. Define a cor e o desenho da linha.
Módulos de uma marca quase nunca encaixam no suporte de outra. Muitas vezes nem linhas diferentes da mesma marca são compatíveis. Por isso "tomada branca 20A" não basta: é preciso saber a linha.
4x2 ou 4x4: qual é a sua caixa?
| Medida | Tamanho aproximado | Módulos que cabem | Uso mais comum |
|---|---|---|---|
| 4x2 | 10 x 5 cm (retângulo em pé) | até 3 | tomada simples, dupla, interruptor de 1 a 3 teclas |
| 4x4 | 10 x 10 cm (quadrada) | até 6 | bancada de cozinha, escritório, cabeceira com vários pontos |
Sobrou espaço? Use módulo cego ou placa cega para fechar o buraco com acabamento. Ponto desativado? Uma placa cega inteira resolve.
Passo a passo para trocar mantendo o padrão
- Desligue o disjuntor do circuito e confirme com um detector de tensão.
- Tire foto da placa de frente, antes de mexer.
- Solte a placa e procure marca e linha no verso ou na lateral do módulo (ex.: Tramontina Liz, Schneider Orion, Iriel Iris).
- Conte os módulos e anote o tipo de cada um: tomada 10A, tomada 20A, interruptor simples ou paralelo.
- Confira a corrente. Ar-condicionado, micro-ondas e forno pedem tomada 20A (veja Tomadas 10A vs 20A).
- Escolha conjunto ou peças avulsas. O conjunto vem com placa, suporte e módulo prontos. Peças avulsas servem para montar combinações, como 2 tomadas e 1 interruptor na mesma placa.
- Instale e teste antes de fechar a placa. Na dúvida sobre fiação, chame um eletricista.
E quando a linha saiu de fabricação?
Acontece com frequência em imóveis com mais de 10 anos. Nesse caso, a solução mais limpa é trocar o cômodo inteiro para uma linha atual, como fez um cliente nosso que substituiu toda a linha Schneider antiga por Tramontina Liz numa reforma. Troca por cômodo evita placas de cores e formatos diferentes lado a lado.
Linhas que você encontra na Thony
Trabalhamos com Tramontina (Liz e Aria), Schneider (Orion), Iriel (Iris, Imperia e Duale Up) e Soprano (Revita, inclusive na cor carbono). Veja tudo em Tomadas e Interruptores. Procura outra marca? Consulte pelo WhatsApp.
Não sabe qual é a sua? Mande foto
A forma mais rápida de acertar é mandar a foto da placa (de frente e do verso) no WhatsApp (51) 3061-0558. Nossa equipe identifica a linha e separa as peças certas. Você retira na loja da Av. Coronel Lucas de Oliveira, 1780, no Bela Vista, com estacionamento próprio, em 2 horas. Ou recebe no mesmo dia em Porto Alegre, para pedidos até 17h de segunda a sexta. Frete grátis em Porto Alegre para compras acima de R$ 79.
Atenção: tomada escurecida, derretida ou quente ao toque indica sobrecarga. Troque o módulo e reveja o uso de benjamins e T (leia por que benjamim derrete).
Perguntas frequentes
Posso usar módulo de uma marca na placa de outra?
Em geral, não. Os encaixes são diferentes. Compre módulo, suporte e placa da mesma linha.
Como sei se minha caixa é 4x2 ou 4x4?
Tire a placa: a caixa 4x2 é retangular (cerca de 10 x 5 cm) e a 4x4 é quadrada (cerca de 10 x 10 cm).
O que é placa cega?
É a tampa sem furos para fechar um ponto sem uso. O módulo cego fecha só um espaço dentro de uma placa com outros módulos.
Tomada 250 V serve em 127 V e 220 V?
Sim. O 250 V é a tensão máxima suportada, então o módulo serve nas duas tensões.
Vocês identificam a linha por foto?
Sim. Mande foto da frente e do verso da placa no WhatsApp (51) 3061-0558.
